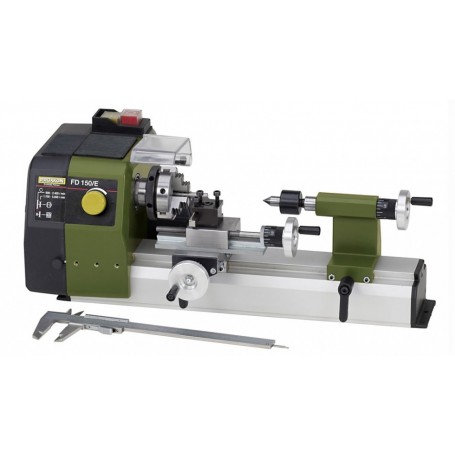

Tornio FD 150/E
Proxxon No 24 150
Distanza tra le punte 150 mm. Altezza delle punte 55 mm. Altezza delle punte sulla slitta trasversale 33 mm
Basamento della macchina con guide a coda di rondine in colata con- tinua di alluminio.
Cassa motore in pressofusione d‘alluminio. Con silenzioso motore speciale a corrente continua,trasmissione a cinghia a 2 velocità e regolazione del numero di giri supplementare: Tenacia a bassi giri per pezzi più grandi e la giusta velocità anche con i pezzi più piccoli. Interruttore a relé con funzione di arresto d‘emergenza e protezione contro il riavviamento accidentale. Fuso operatore con cuscinetta- tura di precisione con foro passante da 8,5 mm. Sul lato mandrino alesatura per pinze a norma Tipo ER 11.
Mandrino a tre griffe serraggio concentrico (griffe interne da 1 a 20 mm, griffe esterne da 20 a 50 mm).
Controtesta in pressofusione d‘alluminio. Con cannotto e contropunta girevole ( attacco MK 0/corto).
Carrello: si sposta manualmente sul basamento, va poi fissato tramite la apposita leva. Torretta portautensili girevole per utensili da 6 x 6 mm. La lavorazione si esegue agendo sulla slitta superiore (corsa 60 mm) e sulla slitta trasversale (40 mm di corsa). Impostando angolarmente la slitta superiore si possono eseguire torniture coniche fino a +/- 45°.
Volantini con anello graduato azzerabile (1 tacca = 0,05 mm, 1 giro = 1 mm).
Altri dati tecnici:
230 V. 50/60 Hz. Distanza tra le punte 150 mm. Altezza delle punte 55 mm. Altezza delle punte sulla slitta trasversale 33 mm. Corsa (X) slitta trasver- sale 40 mm, slitta superiore (Z) 60 mm. Portautensili per barrette da 6 x 6 mm. Foro passante da 8,5 mm. Trasmissione a cinghia a 2 velocità con regolazione del numero di giri: posizione 1 = da 800 a 2.800 giri/min. Posizione 2 = da 1.500 a 5.000 giri/min. Dimensioni circa 360 x 150 x 150 mm. Peso circa. 4,5 kg. Costruzione classe di sicurezza 1.
No 24 150
- Alimentazione
- 230V
